丙烯酸聚氨酯面漆作為一種高性能的雙組份涂料，因其優(yōu)良的耐候性、保光保色性和防腐等特性，被廣泛應(yīng)用于鋼結(jié)構(gòu)、橋梁、機械設(shè)備及海洋設(shè)施等領(lǐng)域的防腐裝飾。要充分發(fā)揮其防護性能，應(yīng)遵循科學(xué)的施工步驟，以下是標準的丙烯酸聚氨酯面漆施工全流程。

1、表面處理

表面處理的質(zhì)量直接影響漆膜的附著力與使用壽命。施工前，基材表面應(yīng)清潔干燥，徹底清除油污、灰塵、鐵銹及舊漆皮等雜質(zhì)。對于鋼鐵基材，要求進行噴砂或拋丸除銹至Sa2.5級，以增加表面粗糙度，增強附著力；手工或動力工具除銹則需達到St3級。若在已涂底漆的表面施工，需確保前道漆膜干燥，并清除其上的污染物。

2、涂料配制

丙烯酸聚氨酯面漆為雙組份涂料，使用前需嚴格按照包裝上規(guī)定的重量比進行混合。先將漆液攪拌均勻，再加入固化劑，并持續(xù)攪拌至無色差狀態(tài)。混合后需進行熟化，在25℃左右靜置15-30分鐘，使兩組分充分交聯(lián)反應(yīng)。熟化后的涂料需在規(guī)定適用期內(nèi)用完，否則會膠化失效。

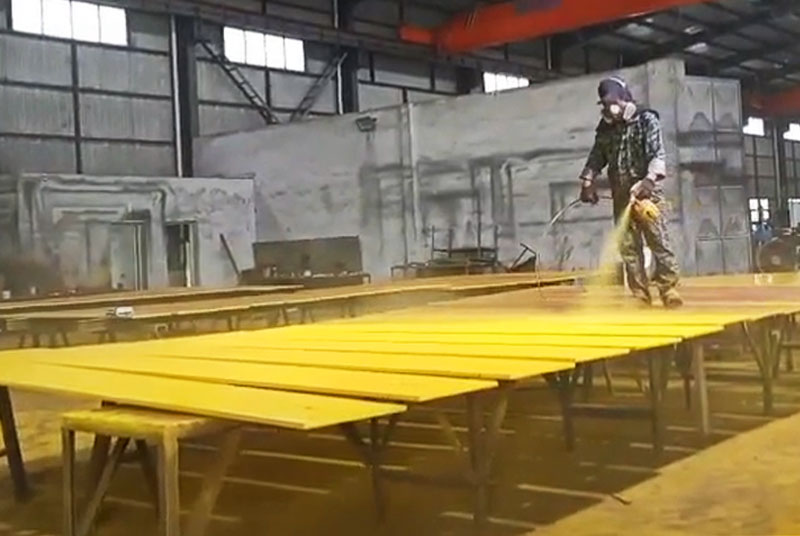

3、施工涂裝

丙烯酸聚氨酯面漆施工環(huán)境應(yīng)控制溫度在5℃以上，相對濕度小于75%，并確保底材溫度高于露點3℃，以防止漆膜起泡。建議涂裝2道，總干膜厚度達到80μm左右。每道涂裝間隔在25℃環(huán)境下不應(yīng)少于24小時。根據(jù)施工條件選擇涂裝方式：

無氣噴涂：效率高，適合大面積施工，噴槍壓力建議調(diào)至15-20MPa。

空氣噴涂：可獲得良好的表面裝飾效果，建議使用0.4-0.5mm口徑噴槍。

刷涂/滾涂：僅適用于小面積修補或邊角預(yù)涂。

4、固化和驗收

施工完畢后，涂層需自然固化7天才能完全達到優(yōu)良性能并交付使用。固化期間應(yīng)做好防護，避免接觸水、油污及機械碰撞。

?

• 標簽：丙烯酸聚氨酯面漆

• 相關(guān)文章：
• 丙烯酸聚氨酯面漆附著力下降的原因分析
• 淺談工程機械防腐用丙烯酸聚氨酯面漆的優(yōu)點 - 丙烯酸聚氨酯面漆生產(chǎn)廠家
• 丙烯酸聚氨酯面漆施工步驟有哪些？丙烯酸聚氨酯面漆噴漆工藝
